智能調節閥閥套堵塞別怕，有閥套取出專用工具
發布于：2019/8/22 9:16:35 點擊量：112
智能調節閥在注聚、注水流程中被廣泛應用，其作用是精確調控水量。該閥由流量計、智能混配比電動裝置和調節閥三部分組成。智能調節閥內部結構見圖1。

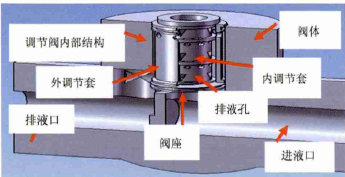

圖1 智能調節閥內部結構剖面
在生產過程中，由于水質、結垢等原因造成智能調節閥閥套堵塞，須拆卸閥套清洗。因無專用工具，拆卸閥套時，需要用管鉗咬住內閥套外沿旋轉，然后旋出內閥套，再用內鉤取出外閥套。由于內閥套外沿伸出只有6mm，當管鉗咬變形時，只能用電焊焊接取出。用該方法操作存在以下問題：一是安全系數低，二是容易造成調節閥報廢，三是工作過程耗時、費力，增加人工成本。為解決上述問題，結合生產實際研制了調節閥閥套取出專用工具。
調節閥閥套取出專用工具由插入頂管、頂桿、沖擊錘、螺母、提拉桿等組成。
（1）插入頂管。頂管最大外徑23.5mm，最小外徑21mm，內徑13mm，總長145mm，絲扣長21mm。下部安裝3個直徑為6mm的鋼球，與頂桿及提拉桿配合使用。
（2）頂桿。頂桿長114mm，外徑12mm，下部帶錐度，與插入頂管配合使用。
（3）沖擊錘。沖擊錘長86mm，外徑40mm，內徑22mm。
（4）提拉桿。提拉桿總長250mm，外徑21mm，帶內口接箍，與插入頂管、沖擊錘配合使用，上部帶外絲扣。
（5）螺母。一般通用螺母，安裝在提拉桿上。
工具的使用方法：將插入頂管通過內調節閥套插到調節閥閥座以下；插入頂桿，使插入頂管鋼球彈出，然后上緊插入頂管壓緊螺絲，保證在使用過程中鋼球不彈回；再將提拉桿與插入頂管連接，安裝沖擊錘及螺母，利用沖擊錘的上下振動便可取出調節閥閥座及閥套整體。
該專用工具在現場使用，鋼球內漲卡機構牢靠，無脫出現象；沖擊拉曳機構靈活；操作方便，安全可靠，省時省力。拆卸清洗1個調節閥由原來的120min縮短為50min。
